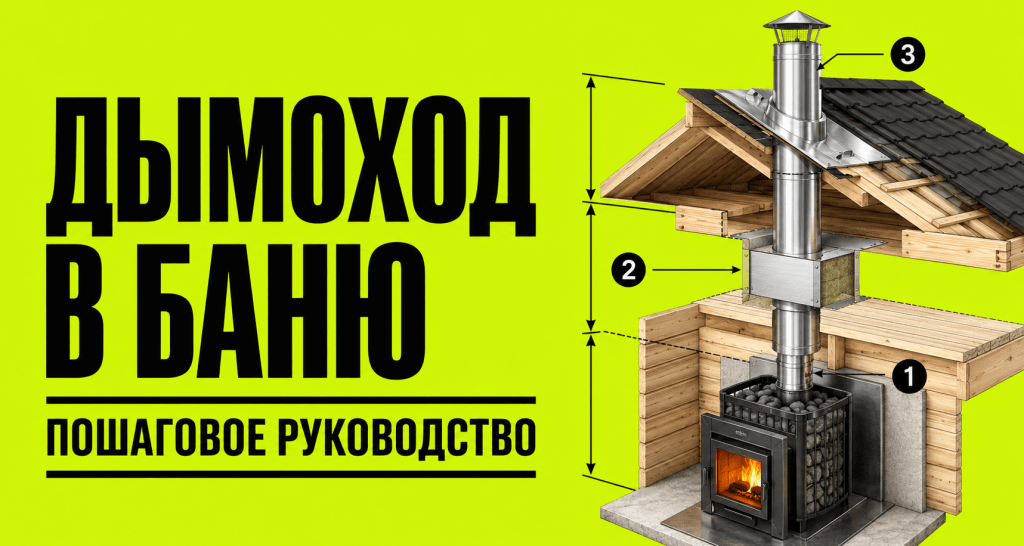

Дымоход в баню своими руками: пошаговое руководство
- Зачем нужен дымоход в бане
- С чего начинать монтаж дымохода
- Через потолок или через стену
- Подбор материалов для дымохода
- Диаметр, высота и тяга
- Пошаговая установка дымохода
- Сборка по дыму и по конденсату
- Пожарная безопасность
- Проверка перед эксплуатацией
- Уход и эксплуатация
- Частые ошибки при монтаже
- Часто задаваемые вопросы
Статья для тех, кто выбирает дымоход для новой бани, планирует самостоятельный монтаж или хочет проверить работу подрядчика. Разберём не только порядок сборки, но и то, почему одинаковые на вид трубы работают по-разному, где чаще всего перегревается дерево, как связаны тяга, конденсат и высота трубы и какие решения нельзя принимать «по месту».
Зачем нужен дымоход в бане
Основные функции дымохода
Дымоход выводит продукты сгорания, создаёт тягу в топке и помогает печи работать в расчётном режиме. На словах всё просто. На практике это одна из самых нагруженных частей бани: внутри идут горячие газы, снаружи труба проходит рядом с деревом, утеплителем, пароизоляцией, стропилами и кровлей.
Хороший дымоход не должен дымить в помещение, быстро зарастать сажей или постоянно «плакать» конденсатом. Он сохраняет устойчивую тягу при растопке, во время активного горения и после подбрасывания дров. При этом он остаётся доступным для осмотра и чистки.
Это не просто набор секций. Печь и дымоход работают как одна система. Если диаметр, высота или схема трубы не подходят конкретной печи, даже дорогая модель начнёт работать хуже: дрова будут гореть нестабильно, стекло закоптится, а при открывании дверцы дым может выходить в комнату.
Как дымоход влияет на безопасность
Главный риск находится там, где высокая температура встречается с горючими конструкциями. В бане это стены рядом с печью, деревянное перекрытие, стропила и кровельный пирог.
Опасность редко выглядит как открытое пламя. Древесина может долго перегреваться в скрытом узле. При регулярных протопках она высыхает, темнеет и постепенно теряет устойчивость к нагреву. Поэтому запах гари около потолка, потемнение вагонки или перегрев декоративного фланца нельзя считать мелочью.
Действующий СП 7.13130.2013 устанавливает требования пожарной безопасности к системам отопления и дымовым каналам. Но для конкретного монтажа недостаточно одной общей таблицы из интернета. Нужно одновременно учитывать требования свода правил, паспорт печи, инструкцию производителя дымохода и фактическую конструкцию перекрытия.
С чего начинать монтаж дымохода
Сначала печь и трасса, потом покупка труб
Распространённая ошибка — сначала купить печь и несколько секций трубы, а потом искать для них место. Правильный порядок обратный.
Сначала на плане определяют положение печи, полков, двери и защитных экранов. Затем проводят условную ось дымохода вверх и проверяют, не попадает ли она в балку перекрытия, стропильную ногу, конёк, ендову или электропроводку. Только после этого составляют перечень элементов.
Заранее нужно знать:
• диаметр выходного патрубка печи;
• высоту от патрубка до потолка;
• толщину перекрытия и кровли;
• угол ската;
• расположение балок и стропил;
• место для ревизии и чистки;
• способ разгрузки длинной трубы;
• высоту оголовка относительно кровли.
Нельзя уменьшать диаметр дымохода относительно патрубка печи без прямого разрешения производителя. Переход на меньший канал ухудшает тягу и повышает риск задымления.
Что проверить в паспорте печи
В инструкции обычно указаны рекомендуемый диаметр, минимальная высота, допустимая схема подключения и расстояния до горючих материалов. Там же могут быть требования к стартовому участку, баку на трубе, шиберу и массе дымохода, которую допускается передавать на печь.
Эти данные важнее универсальных советов. Две печи одинаковой мощности могут иметь разные температуры уходящих газов и разные требования к трубе.
Через потолок или через стену
Вертикальный дымоход через потолок и крышу
Внутренняя вертикальная схема обычно даёт более стабильную тягу. Тёплая труба меньше охлаждается, поэтому в ней образуется меньше конденсата и сажи. Поворотов мало, чистить проще.
Но монтаж сложнее. Нужно безопасно пройти перекрытие и кровлю, не попасть в балки, правильно загерметизировать крышу и разгрузить длинные участки. Кроме того, труба занимает место в помещении или на чердаке.
Для новой бани такую схему удобно заложить ещё в проекте. Тогда печь, балки, стропила и проходной узел не конфликтуют между собой.
Вывод через стену
При стеновой схеме трубу выводят наружу через негорючую разделку, после чего разворачивают вверх на тройнике. Внизу тройника ставят ревизию или сборник конденсата.
Преимущество — не нужно проходить потолок и кровлю внутри здания. Наружную часть легче осматривать, а при протечке кровельного узла вода не попадает в парную.
Минусов тоже хватает. Появляются повороты и горизонтальный участок, которые ухудшают тягу и быстрее накапливают сажу. Наружная труба сильнее охлаждается, поэтому растёт количество конденсата. Конструкция требует надёжных стеновых кронштейнов и может заметно изменить фасад.
Горизонтальный участок нельзя делать длинным «для удобства». Чем прямее и короче трасса, тем спокойнее работает печь.
Подбор материалов для дымохода
Сэндвич-трубы
Для деревянных бань чаще используют модульный сэндвич-дымоход. Он состоит из внутренней трубы, слоя негорючей теплоизоляции и наружного кожуха.
Сэндвич снижает температуру наружной оболочки и уменьшает охлаждение дымовых газов. Но он не делает проход через дерево автоматически безопасным. Даже утеплённая труба требует расчётных отступов, проходного узла и соблюдения инструкции производителя.
При выборе смотрят не только на красивый наружный кожух. Важнее:
• марка и толщина внутренней стали;
• тип сварного шва;
• толщина и плотность изоляции;
• рабочая температура системы;
• качество раструбов;
• наличие совместимых тройников, ревизий, опор и проходных элементов.
Для внутреннего контура нужна сталь, рассчитанная на контакт с дымовыми газами и конденсатом. Покупка случайных деталей разных брендов часто заканчивается неплотными соединениями и несовпадающими диаметрами.
Одностенная нержавеющая труба
Одностенную трубу используют на стартовом участке от печи и внутри защищённого помещения, если это допускает инструкция. Она быстрее отдаёт тепло и может использоваться с баком или теплообменником.
Проводить обычную одностенную трубу через деревянное перекрытие нельзя. Перед проходом её переводят на утеплённую систему в предусмотренном производителем месте. Сам переход не размещают внутри перекрытия: соединение должно оставаться доступным для контроля.
Кирпичный дымоход
Кирпич хорошо накапливает тепло и подходит для капитальных печей, но требует отдельного расчёта и основания. Канал должен иметь правильное сечение, гладкие внутренние стенки и герметичные швы.
Для компактной металлической банной печи кирпичный дымоход не всегда оправдан. Он тяжёлый, долго прогревается, а при редких зимних протопках в холодном канале может образовываться конденсат.
Керамические системы
Керамический дымоход устойчив к высоким температурам и агрессивному конденсату. Обычно это заводская система из керамического канала, утеплителя и наружной оболочки.
Решение долговечное, но тяжёлое и более дорогое. Оно требует основания и точного соблюдения схемы производителя. Для большой круглогодичной бани или каминной зоны такой вариант может быть разумным, для небольшой модульной бани — избыточным.
Диаметр, высота и тяга
Почему диаметр нельзя выбирать на глаз
Слишком узкий канал ограничивает отвод газов. Печь теряет тягу, дымит при растопке и открывании дверцы. Слишком широкий тоже не всегда полезен: газы быстрее охлаждаются, а в холодной трубе растёт конденсат.
Исходной точкой служит патрубок печи и инструкция производителя. Самовольное заужение недопустимо. Увеличение диаметра через переходник тоже требует проверки, потому что меняет скорость потока и прогрев канала.
Высота трубы
Высота влияет на тягу, но принцип «чем выше, тем лучше» работает не бесконечно. Слишком низкая труба может попадать в ветровой подпор у кровли. Слишком высокая требует растяжек, создаёт нагрузку на соединения и иногда чрезмерно усиливает тягу.
Оголовок размещают с учётом формы крыши, расстояния до конька и соседних препятствий. Конкретные отметки проверяют по действующим требованиям и инструкции системы. Если рядом есть более высокое строение или густые деревья, аэродинамика участка тоже может влиять на работу.
Признаки плохой тяги
На проблему указывают дым при растопке, хлопки, нестабильное горение, быстрое закопчение стекла и запах дыма в помещении. Причина не всегда в высоте. Проверяют приток воздуха, чистоту канала, состояние шибера, количество поворотов и герметичность соединений.
Иногда владельцы наращивают трубу, хотя печи просто не хватает воздуха для горения. Поэтому дымоход нужно рассматривать вместе с вентиляцией парной и притоком к печи.
Пошаговая установка дымохода
Шаг 1. Разметить ось
Печь временно устанавливают в проектное положение. От центра патрубка проводят вертикаль лазерным уровнем или отвесом. На потолке отмечают центр будущего прохода.
Затем вскрывают или проверяют схему перекрытия. Проём не должен подрезать несущую балку. Если ось попала в конструкцию, корректируют положение печи или заранее перерабатывают перекрытие по проекту. Обходить балку несколькими коленами только потому, что так проще, — слабое решение.
Шаг 2. Собрать нижний участок
На патрубок устанавливают штатный стартовый элемент. Соединение выполняют по инструкции конкретной системы. При необходимости ставят шибер, бак или теплообменник, если это разрешено производителем печи.
Длинный дымоход нельзя полностью опирать на тонкий патрубок. Для разгрузки применяют потолочные опоры, стеновые кронштейны или специальные площадки.
Шаг 3. Перейти на сэндвич
Переход выполняют до зоны перекрытия. Соединение оставляют видимым и доступным.
Нельзя помещать раструб внутрь потолочно-проходного узла. Скрытый стык невозможно нормально осматривать, а при разгерметизации продукты сгорания и конденсат попадут в закрытую конструкцию.
Шаг 4. Установить потолочно-проходной узел
Проём делают по размеру защитной конструкции, а не по диаметру трубы. Между горячими элементами и древесиной сохраняют расстояния, предусмотренные проектом, нормативами и инструкциями.
Короб фиксируют независимо от трубы. Внутреннее пространство заполняют только материалом, который допускается производителем узла. Обычная монтажная пена, горючий утеплитель или случайная каменная вата без понимания её температурного режима здесь не подходят.
Труба должна проходить по центру и не касаться короба. Нельзя плотно набивать изоляцию так, чтобы исчезли предусмотренные воздушные зазоры.
Шаг 5. Пройти чердак
На холодном чердаке используют утеплённую трубу. Одностенный участок здесь быстро охлаждается, собирает конденсат и нагревает окружающие конструкции.
Трубу фиксируют так, чтобы она не раскачивалась, но оставалась способной компенсировать температурное расширение. Рядом не должно быть складированных досок, утеплителя, плёнок и других горючих материалов.
Шаг 6. Выполнить кровельный проход
Точку выхода проверяют относительно стропил. В кровельном пироге формируют безопасный проём, устанавливают проходной элемент и наружный фартук.
Для профилированной или мягкой кровли часто используют эластичный мастер-флеш, подобранный по диаметру трубы и углу ската. Но одной манжеты мало: верхняя часть примыкания должна отводить воду поверх покрытия, а не собирать её вокруг трубы.
Герметик выбирают по температуре и материалу кровли. Обычный санитарный силикон для такого узла не подходит.
Шаг 7. Установить оголовок
Над кровлей собирают оставшиеся секции, ставят хомуты и при необходимости растяжки. Завершающий элемент выбирают по инструкции системы.
Нельзя закрывать дымоход декоративным колпаком, который резко уменьшает проходное сечение. Некоторые зонты хорошо выглядят, но в мороз обрастают льдом и ухудшают тягу.
Шаг 8. Провести пробную протопку
Сначала печь топят умеренно. Проверяют соединения, тягу, отсутствие дыма и нагрева скрытых узлов.
После первой и нескольких последующих протопок осматривают потолок, чердак и кровельный проход. Особое внимание — запаху гари, изменению цвета древесины, состоянию герметика и хомутов. Первичная проверка не заменяет регулярный контроль.
Сборка по дыму и по конденсату
Что означают эти термины
В модульных системах одна секция входит в другую. Схема «по дыму» устроена так, чтобы дым не встречал внутреннюю ступеньку на пути вверх. Схема «по конденсату» направляет жидкость внутри канала вниз, не давая ей выходить через стыки.
У современных сэндвич-систем внутренняя и наружная оболочки могут собираться по разной логике. Поэтому универсальный совет «всегда вставляйте узкой частью вверх» опасен. Нужно смотреть конструкцию раструба и инструкцию конкретного бренда.
Почему нельзя смешивать элементы
У деталей разных производителей может отличаться глубина посадки, направление раструба, тип утеплителя и форма хомута. Внешне трубы похожи, но собранный из случайных элементов дымоход может иметь неплотные стыки.
Лучше использовать одну сертифицированную систему от печи до оголовка или согласованные производителем переходники.
Пожарная безопасность
Расстояния и экраны
Расстояния до стен, потолка и полков определяют по паспорту печи и проекту. Если их уменьшают с помощью защитного экрана, сам экран тоже должен быть собран правильно: негорючий материал, вентиляционный зазор, надёжный крепёж и открытые каналы для движения воздуха.
Лист металла, прикрученный прямо к деревянной стене, почти не работает как полноценная защита. Он нагревается и передаёт тепло древесине.
Что должно оставаться доступным
Для осмотра оставляют доступ к стартовому соединению, шиберу, ревизии, тройнику и местам крепления. Дымоход нельзя намертво зашивать декоративными коробами без съёмных панелей.
Скрытая конструкция выглядит аккуратно только до первой чистки или протечки.
Проверка перед эксплуатацией
Перед первой полноценной топкой проверяют:
• соответствие диаметра печи и дымохода;
• вертикальность и крепление трубы;
• отсутствие стыков внутри перекрытия;
• расстояния до дерева;
• правильность проходного узла;
• герметичность кровли;
• наличие ревизии;
• свободный приток воздуха к печи;
• отсутствие горючих материалов рядом.
При сомнении в проходном узле лучше остановить работы и пригласить профильного специалиста. Дымоход — не тот участок, где разумно проверять решение опытным путём.
Уход и эксплуатация
Как часто чистить
Периодичность зависит от топлива, режима топки и конструкции канала. Сырые дрова, длительное тление и холодная наружная труба ускоряют образование сажи.
Дымоход осматривают перед сезоном и в процессе активной эксплуатации. Если тяга ухудшилась, стекло стало быстро чернеть или появились хлопья сажи, ждать планового срока не нужно.
Чем опасен конденсат
Конденсат образуется, когда дымовые газы охлаждаются ниже точки росы. Влага смешивается с продуктами сгорания и образует агрессивную жидкость, которая разрушает неподходящую сталь и швы.
Снизить проблему помогают сухие дрова, быстрый прогрев канала, утеплённая наружная часть и отсутствие лишних горизонтальных участков.
Что осматривать регулярно
Проверяют хомуты, кронштейны, растяжки, кровельное примыкание, проходной короб, состояние внутренней трубы и сборника конденсата. После сильного ветра или схода снега осматривают наружную часть.
Если внутренняя труба прогорела, менять нужно повреждённый элемент, а не закрывать отверстие герметиком или металлической заплатой.
Частые ошибки при монтаже
Стык внутри перекрытия
Соединение прячут в потолочном коробе, потому что так получилось по длине секций. Это одна из самых опасных ошибок: стык нельзя осмотреть, а утечка происходит рядом с деревом.
Обычная труба проходит через дерево
Одностенную трубу проводят через потолок, оборачивая её фольгой или ватой. Такая конструкция не заменяет заводской переход и расчётную разделку.
Проход сделан впритык
Отверстие вырезают почти по наружному диаметру сэндвича. Утеплённая труба всё равно нагревается, а дерево не имеет безопасного расстояния.
Сэндвич начинается прямо от печи
Не каждая система допускает установку утеплённой секции непосредственно на патрубок. Нижняя заглушка и изоляция могут перегреваться. Стартовый участок собирают по инструкции печи и дымохода.
Слишком много колен
Трубу уводят вокруг балок и стропил несколькими поворотами. Тяга становится слабее, а в поворотах быстрее оседает сажа. Лучше скорректировать планировку на этапе проекта.
Нагрузка висит на печи
Высокая тяжёлая труба стоит только на патрубке. При нагреве и ветровой нагрузке соединение расшатывается. Длинную систему разгружают штатными опорами.
Смешаны детали разных производителей
Секции входят друг в друга, но посадка неглубокая, хомут не обжимает раструб, а утеплитель имеет разную толщину. Внешняя совместимость не означает безопасную работу.
Нет доступа для чистки
Ревизию закрывают облицовкой или располагают над печью так, что к ней невозможно подойти. В результате обслуживание откладывают до появления серьёзных проблем.
Часто задаваемые вопросы
.webp){kind=icon}
Вывод
Чтобы понять, как установить дымоход, недостаточно посмотреть ролик и купить несколько подходящих по диаметру труб. Сначала нужно связать в одну схему печь, высоту здания, перекрытие, стропила, кровлю и вентиляцию.
Самые важные решения принимаются до монтажа: где стоит печь, по какой оси идёт труба, каким будет проходной узел, где расположена ревизия и как разгружается наружная часть.
Особенности монтажа дымохода зависят от конкретной печи и выбранной системы. Поэтому универсальные цифры из интернета нельзя использовать вместо паспорта оборудования и проекта.
Правильно собранный дымоход в бане работает незаметно. Печь уверенно разгорается, дым не попадает в помещение, на стыках нет потёков, а дерево рядом с проходами не перегревается. Именно такой результат и должен быть целью — не просто вывести трубу через крышу, а собрать безопасную и обслуживаемую систему на весь срок эксплуатации бани.
