Дымовая труба
Почему важна? Дымовая труба – важный элемент бани, от которого зависит безопасность ее эксплуатации. Ошибки при выборе материала, конструкции или монтаже могут обернуться как частыми поломками, так и накоплением вредных веществ в помещении.
Какая лучше? Выбирают трубу по ряду критериев. Среди основных выделяют материал изготовления, конструкцию вывода и мощность самой печи. Не менее важно правильно рассчитать диаметр трубы и другие ее параметры.
Функции дымовой трубы в бане
Дымовой трубой или дымоходом называют функциональный узел печи, предназначение которого — создавать тягу и выводить наружу дымовые газы. Без этого печь работать не будет, весь дым пойдёт внутрь помещения, и в бане будет попросту невозможно находиться. Да и дрова не будут как следует гореть без хорошей тяги, а станут потихоньку тлеть и не смогут дать достаточно тепла.
По сути, дымоход – это вертикально расположенный трубопровод, который тянется наружу от выхода печи. Когда труба прикрепляется прямо к печи – это так называемая насадная конструкция. Но дымоходы бывают и коренными. Их выстраивают как самостоятельную конструкцию, а потом специальным патрубком присоединяют к печи.
Впрочем, упомянутые варианты не особо подходят для бань, потому что такие трубы слабо нагреваются, а значит, не могут дать достаточную тягу.
Главное предназначение дымовой трубы – это выведение дымовых газов и обеспечение тяги. Однако у дымохода есть и другие функции.
- подогрев воды (достаточно поставить бак нужной формы либо присоединить его к самой теплообменной системе);
- защита находящихся внутри бани людей от угарного газа и продуктов горения;
- изоляция печи от улицы после того, как топливо полностью прогорит;
- гарантия пожарной безопасности для помещения;
- иногда – прогрев помещения чердака.
Перечисленный функционал есть не в каждом дымоходе. Одни делаются лишь для того, чтобы выводить наружу дымовые газы. Другие – не только выводят дым, но еще и подогревают воду. Но абсолютно все дымовые трубы выполняют свои основные задачи: обеспечивают безопасность посетителей бани, формируют в печи тягу и защищают от пожаров.
Общие критерии выбора дымовой трубы
Если вам предстоит покупка и установка дымовой трубы, то при выборе обратите внимание на следующие значимые параметры:
- Тип материала, из которого будет строиться печь для бани, размер места соединения, а также вид топлива.
- Цена дымохода. Не старайтесь выбирать материалы и комплектующие подешевле, всё-таки речь идет о важной функциональной части печи.
- Способ монтажа и установки дымовой трубы. Обращайте внимание на вес конструкции, более легкую проще будет монтировать.
- Заменяемость составляющих элементов системы дымоотвода. С этой точки зрения очень удобны модульные конструкции, участки которых при необходимости можно без проблем заменять или ремонтировать.
- Безопасность печной трубы. Она должна быть герметичной, с хорошей тягой, а материал для дымохода следует выбирать максимально экологичный.
- Срок службы. Позаботьтесь о том, чтобы готовая конструкция хорошо выдерживала перепады температур, не страдала от конденсата, а сажа в ней накапливалась как можно медленнее. Для печной трубы это немаловажные факторы.
Материалы дымовой трубы в бане
Трубы для банных печей делают из самых разных материалов, что именно выбрать – решает, конечно, заказчик. И тут есть ряд важных моментов, на которые желательно обращать внимание.

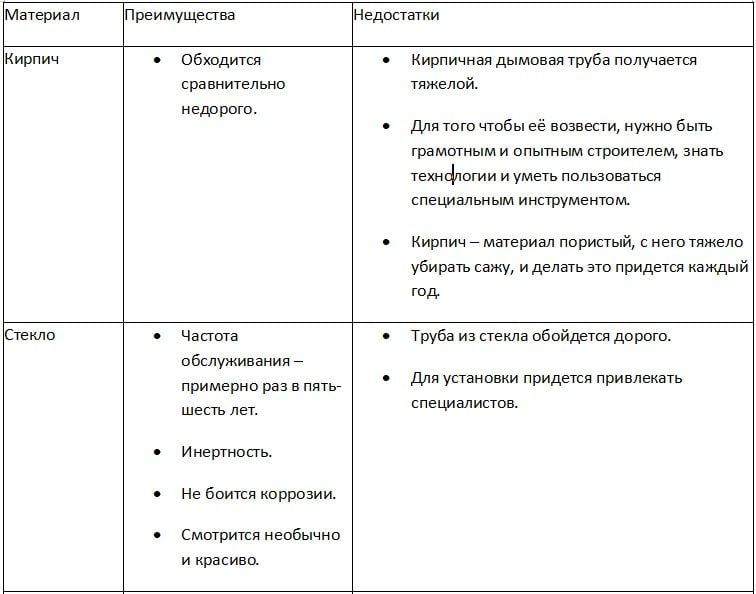

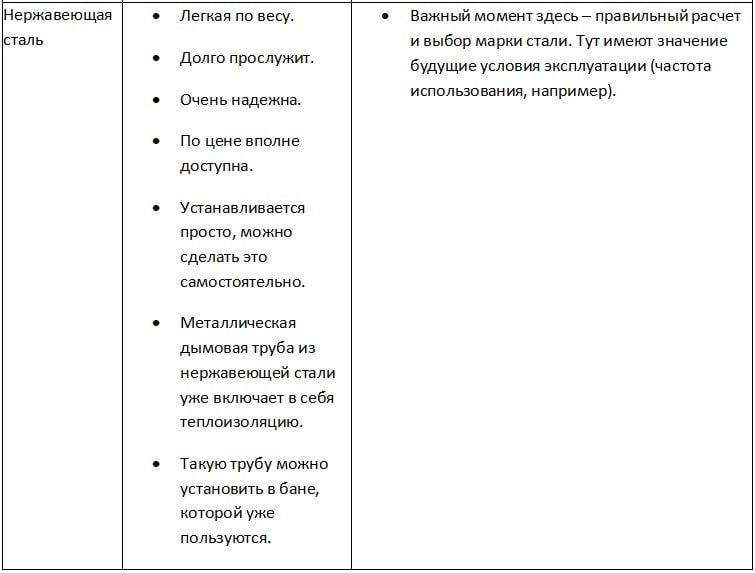

В таблице ниже собрана информация о существующих сейчас на рынке материалах для возведения дымовых труб.
Многослойные дымоходы неслучайно заработали себе широкую популярность:
- Готовое изделие получается легким, поэтому, если вы выбираете именно такую трубу, вам не потребуется ни новый дополнительный фундамент, ни усиление для старого.
- Благодаря легкости конструкции, монтаж выполняется быстро (неважно, строите вы баню «с нуля» или ремонтируете либо реконструируете старую).
- Нержавеющая сталь не боится коррозий, поэтому не нужно думать о том, как получше защитить внешнюю поверхность трубы.
- Диаметр дымовой трубы из нержавеющей стали может быть равен 115, 150, 200 мм. Это оптимальные размеры для внутреннего сечения дымохода, исключающие образование в ней завихрений. То есть, дым и угарный газ без проблем выходят на улицу.
- Сажа на гладких внутренних стенках нержавейки почти не накапливается или собирается там очень медленно.
Читайте также: Парилка в бане: виды, размеры, материалы для отделки
- Металлическую дымовую трубу легко подключить к печи, котлу, камину – любому прибору отопления, который вы выберете.
- Нержавейка не боится высоких температур и не подвергается деформациям даже при 500-800 °С.
- Слой теплоизоляции даже в холодное время года предотвращает скопление конденсата внутри трубы.
Конструкция дымовой трубы
Выбор варианта устройства дымовой трубы во многом зависит от того, в каком именно месте она будет устанавливаться, и вариантов тут не так уж много. Она может располагаться в помещении (когда на крышу выводится лишь край) либо выходить наружу горизонтально сквозь стену и тянуться по вертикали до самого верха уже по улице.
Плюсы и минусы есть в каждом из описанных способов.

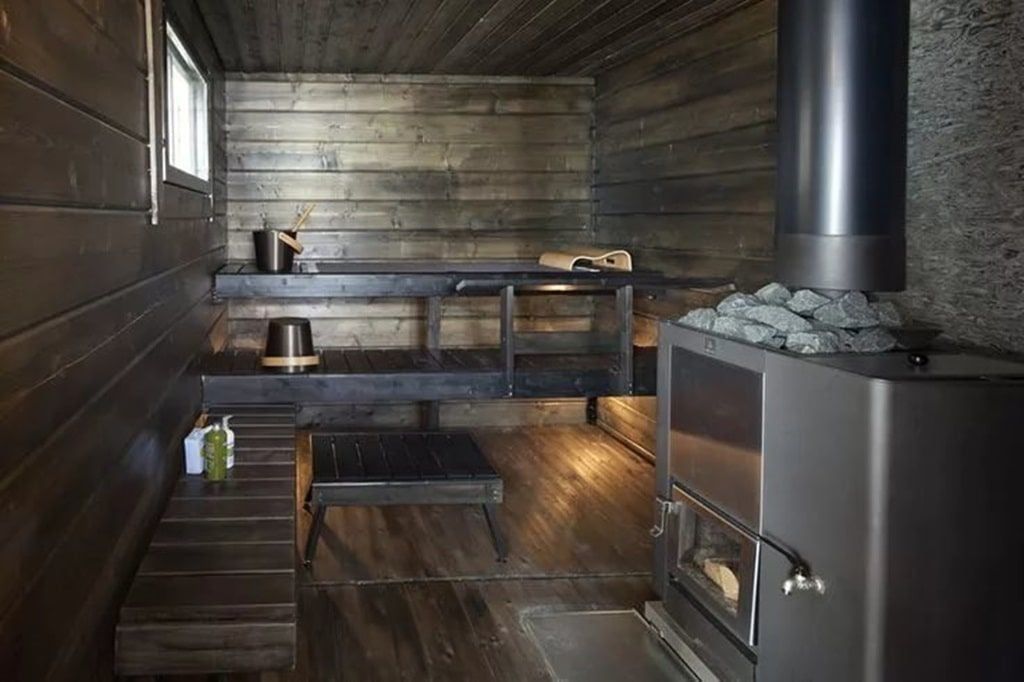

Дымовая труба внутреннего типа

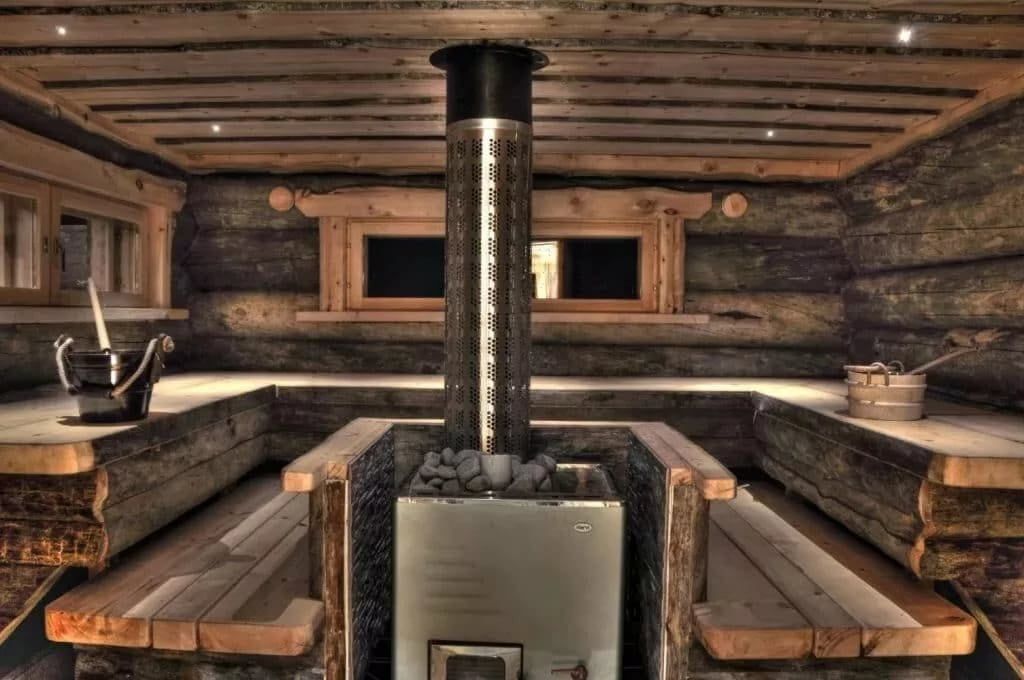

При возведении банных печей традиционно принято устанавливать вертикальный дымоход, идущий прямо вверх, благодаря чему образуется очень хорошая тяга. Кроме того, идущий по трубе дым тоже нагревается и сам по себе служит источником тепла. Для бани это только плюс – она лучше прогревается, и приходится меньше тратить дров.
Если говорить о минусах подобной конструкции, это довольно сложный монтаж, ведь трубу необходимо провести и сквозь потолок, и сквозь кровлю. То есть, придется в двух местах делать проходные узлы, которое должны быть и герметичными (чтобы с крыши внутрь бани не попадали осадки), и хорошо изолированными от горячих стенок дымохода.
Другой минус состоит в том, что дымоход занимает место внутри помещения, то есть, «ворует» полезную площадь. К тому же о горячие стенки можно и обжечься.
Что касается плюсов внутреннего дымохода, то можно расположить на нем водный бак, и вода будет греться от трубы. Это так называемый «самоварный» бак. Такой вариант доступен лишь в случае с трубой из нержавейки. Металл нагревается лучше любых других материалов, и только в случае с ним получится герметично соединить бак с трубой.
Дымовая труба наружного типа
Дымоотводящая конструкция подобного типа – нежелательный вариант для регионов, где зимы морозные и продолжительные. Труба, выходящая сквозь стену наружу, очень много тепла отдает просто улице. То есть, и топлива уйдет больше, и помещение будет греться дольше.
Опять же, в таком дымоходе сильнее накапливается конденсат из-за разницы температур между горячими газами внутри трубы и холодной внешней средой. Как результат, проход быстрее засоряется (сажа и иные продукты горения налипают на влажную внутреннюю поверхность). Поэтому трубу придется утеплить.
А плюсы у данного варианта следующие:
- дымоход легко монтируется, потому что имеет лишь один простой проходной узел (сквозь стену);
- в парилке остается больше полезной площади;
- если дымоход вдруг окажется поврежден или нарушится его герметичность, то меньше будет риск возгорания и задымления внутри помещения;
- все узлы легкодоступны, их проще обслуживать, ремонтировать.
Дымовая труба комбинированного типа
Выбор внешней либо внутренней системы дымоотведения зависит от планировки бани, её площади, от требований пожарной безопасности для объекта. Кроме того, учитывать нужно особенности монтажа и возможность экономичного расхода топлива.
Если вы не хотите делать отверстие в крыше и планируете монтаж самоварного бака, то вам подойдет комбинированная конструкция, в которой труба тянется вертикально почти до уровня потолка и уже вверху сквозь стену выходит наружу. Но это выполнимо лишь при достаточно высоких потолках: есть противопожарные нормы касательно расстояния от потолка до того места, где труба делает поворот в горизонталь.
Важный момент! Самая лучшая тяга получается в трубе с наименьшим числом поворотов. С этой точки зрения прямые внутренние дымоходы, которые крепятся к печи сверху – самые лучшие.
Расчет размера дымовой трубы
Какой же диаметр дымовой трубы из нержавейки считать оптимальным?
Существует негласное правило, которое гласит, что нельзя допускать уменьшения диаметра дымохода (в каком бы то ни было месте по всей его длине). Кроме того, выходное отверстие печи не может быть больше, чем труба дымоотвода.
Получается, что тут нужно отталкиваться именно от каменки. Если вы устанавливаете печку заводского производства, то диаметр трубы должен соответствовать ширине топочных патрубков. Кстати, что касается дровяных печей, то в них диаметр выходного патрубка чаще всего бывает равным 110 мм и более.
Читайте также: Угловая баня: в чем особенности и как построить
Поэтому внимательно изучите технические характеристики печки, которую собираетесь покупать. В них прописан минимально допустимый диаметр и высота дымоотвода, при которых будет формироваться нормальная тяга и обеспечиваться правильная работа дымовой трубы. Если возникают сомнения, проконсультируйтесь со специалистами. Они помогут подобрать оптимально подходящий вариант для вашего конкретного случая.
Нормы и правила тут действуют следующие: на каждый 1 кВт отопительного оборудования – 8 см² сечения для печей, отапливаемых дровами либо углем, и 5 см² если в качестве топлива используется газ.
С учетом мощности каменки и указанных правил вы и рассчитываете, какой именно диаметр трубы у вас должен быть.
Пример: мощность печки – 6 кВт. Значит, размер сечения дымохода тут должен быть 48 см² (то есть 4800 мм).
R²= 4800 /π. Число «пи» равняется 3,14. Тогда получается, что R² = 1528, и радиус будет равен 39, а диаметр – примерно 80 мм (то есть, 39 умножить на 2).
Нюансы монтажа дымовой трубы в бане
Непосредственному монтажу дымоотводящей конструкции для газовой печки (в бане) должно предшествовать создание проекта и его согласование со специалистом. Если он обнаружит недочеты, их необходимо будет устранить, прежде чем начинать приобретать материалы.
Сначала следует разместить печь или котел там, где он будет постоянно находиться, причем с учетом правил пожарной безопасности. Следующие действия такие:
- Поставить горизонтальный либо вертикальный переходник (с учетом конструкции самой печи) между котлом и дымоходом.
- Оборудовать на трубе плоский шибер либо заслонку (внутри), с помощью которых вы будете регулировать тягу.
- Соединить трубу бака для воды с трубой дымохода сверху и снизу. Горячие газы будут идти через патрубок, находящийся в баке. В результате вода нагревается, и её можно использовать в бане. Бак закрепляется способом, предусмотренным проектом.
- Собрать участок между верхним патрубком и потолком. По диаметру отверстие в нем должно быть втрое больше диаметра трубы. Сначала к потолку нужно приделать асбестовый лист (толщина 6-20 мм), а затем лист нержавейки (размер тот же). Тут используют именно нержавейку благодаря её невысокой теплопроводности. Для крепления использовать винты-саморезы (шаг – 8-10 см). Проем на чердак нужно утеплить. Для этого подойдет базальтовая вата. Со стороны чердака к месту прохода трубы тоже крепится лист асбеста, а затем лист нержавейки.
- Смонтировать следующие секции трубы (длина – 50 либо 100 см) до высоты кровельного пирога. Нельзя, чтобы соединения труб приходились на место внутри перехода через перекрытия.
- Кровельный пирог и финишное покрытие кровли тоже прорезаются, и труба проводится сквозь крышу.
- На скатной крыше делается специальный фартук, защищающий место проема. Конструкция этого фартука выбирается с учетом материала кровли и угла её наклона.
- Наверху дымовой трубы сделать защитный колпак или дефлектор.
- Длинную трубу (более 1 м над поверхностью крыши) следует закрепить растяжками (хомутом на три кронштейна).
В помещении с котлом протягивают одностенные трубы. А на улице и чердаке они должны быть двухслойными. Если используете однослойные, то их следует утеплить. Соединять одностенные трубы с двухстенными сэндвич-трубами нужно специальными переходниками.
Вообще, выбирать и устанавливать дымовую трубу лучше с привлечением специалистов. Это поможет избежать ошибок и лишних расходов. И не пытайтесь сэкономить на материалах и монтаже, поверьте, последующий ремонт обойдется вам недешево.
